¿Cuáles son las piezas de repuesto más importantes para las impresoras de inyección de tinta que se deben reemplazar periódicamente?
¿Cuáles son las piezas de repuesto más importantes para las impresoras de inyección de tinta que se deben reemplazar periódicamente?
Categoría: Mantenimiento de impresoras CIJ | Publicado: 18 de junio de 2026 | Tiempo de lectura: ~8 min

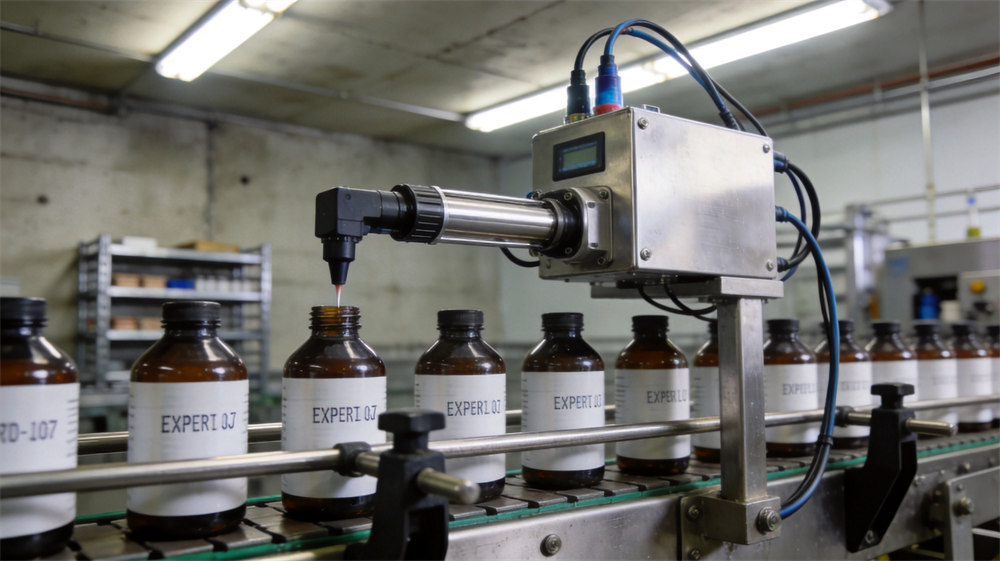

Impresoras de inyección de tinta continua (CIJ) Son las máquinas fundamentales para la codificación y el marcado industrial. Desde el envasado de alimentos y bebidas hasta el etiquetado farmacéutico y la fabricación de productos electrónicos, estas máquinas trabajan sin descanso para aplicar códigos de lote, fechas de caducidad, códigos de barras y códigos Data Matrix 2D en líneas de producción que se mueven a gran velocidad.
Pero, como cualquier sistema mecánico de precisión, las impresoras CIJ dependen de una red de componentes propensos al desgaste que se degradan con el tiempo. Un solo filtro obstruido o una junta de bomba desgastada pueden provocar fallos en la calidad de impresión, costosos tiempos de inactividad y lotes de productos rechazados. Sustitución proactiva de piezas de repuesto Es la estrategia más eficaz para prevenir estos fallos antes de que ocurran.
En esta guía, desglosamos los más críticoRepuestos para impresoras de inyección de tinta CIJ Debe realizar sustituciones periódicas, explicar por qué cada pieza es importante y proporcionar intervalos de sustitución recomendados basados en las mejores prácticas del sector.
Comprender la mecánica de las impresoras CIJ: ¿Por qué se desgastan las piezas?
Antes de analizar las piezas de repuesto específicas, conviene comprender el funcionamiento interno de una impresora CIJ. Un sistema CIJ bombea tinta continuamente desde un depósito principal a través de una serie de filtros, reguladores de presión y una bomba de engranajes, antes de forzarla a través de una boquilla microscópica (normalmente de 40 a 80 micras de diámetro). Un cristal oscilante divide el flujo continuo de tinta en gotas individuales, que luego se cargan eléctricamente y se desvían mediante placas electrostáticas para formar caracteres en el sustrato.
Las gotas no impresas son recogidas por un canal y devueltas al sistema de tinta a través de una línea de recuperación. Esta circulación de circuito cerrado significa que la tinta pasa a través de bombas, válvulas, filtros y el cabezal de la boquilla continuamente Durante el funcionamiento, cada componente de ese recorrido está sujeto a desgaste mecánico, degradación química por disolventes y acumulación de contaminantes.

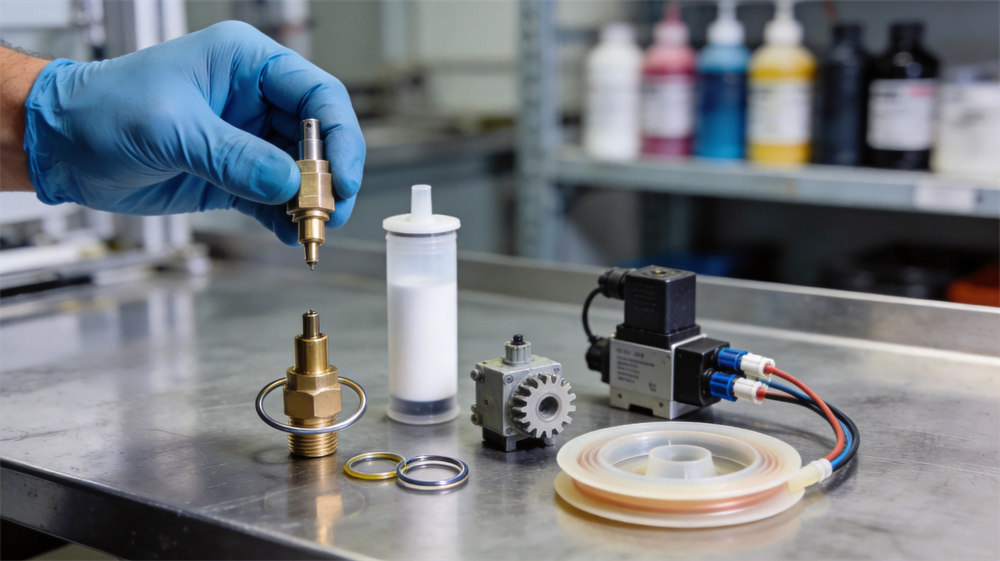

Las 8 piezas de repuesto más importantes para impresoras CIJ que debes reemplazar regularmente
1. Conjunto de boquilla del cabezal de impresión El boquilla del cabezal de impresión Podría decirse que es el componente más crítico en cuanto a precisión de todo el sistema CIJ. Generalmente mecanizada en zafiro, rubí o carburo de tungsteno con un diámetro de orificio de 40 a 80 micras, la boquilla determina la formación de gotas, la estabilidad del chorro y, en última instancia, la calidad de impresión. Con el tiempo, el orificio de la boquilla puede erosionarse debido al chorro de tinta a alta velocidad, acumular depósitos de tinta seca en su superficie o sufrir microdaños por procedimientos de limpieza inadecuados. Incluso una ligera desviación en la geometría de la boquilla (unas pocas micras de agrandamiento) puede causar mala ubicación de las gotas, legibilidad deficiente del código y gotas satélite que dejan marcas indeseadas en el producto. Por qué es importante la sustitución: Una boquilla deteriorada no puede recuperar su precisión original. Si bien la limpieza regular ayuda a prolongar la vida útil de la boquilla, el reemplazo es la única manera de restaurar la formación de gotas según las especificaciones de fábrica. Reemplazar cada 6-12 meses o 3.000-5.000 horas de funcionamiento. |
2. Filtros del sistema de tinta (principal, de relleno y de margen) Las impresoras CIJ utilizan múltiples etapas de filtrado a lo largo de todo el recorrido de la tinta para eliminar contaminantes, aglomerados de pigmento y residuos que podrían obstruir la boquilla. Los tres filtros principales incluyen:
Cuando los filtros se saturan, restringen el flujo de tinta, lo que obliga a la bomba de engranajes a trabajar más. Esto aumenta la presión del sistema, acelera el desgaste de la bomba y, en última instancia, puede provocar que se atasque, una avería mucho más costosa que un simple cambio de filtro. Reemplace el filtro principal cada 1000-2000 horas; los filtros de reposición y de canaleta en cada ciclo de servicio. |
3. Bomba de engranajes y juntas de la bomba El bomba de engranajes La bomba (a veces llamada bomba de media luna) es el corazón del sistema de circulación de tinta de la impresora CIJ. Presuriza la tinta para impulsarla a través de la boquilla a alta velocidad. Dentro de la bomba, engranajes mecanizados con precisión giran en una carcasa ajustada, y los espacios entre los engranajes y la carcasa quedan sellados por la propia película de tinta, lo que hace que cualquier desgaste tenga un impacto inmediato. Los engranajes de la bomba sufren un desgaste gradual debido a la naturaleza abrasiva de las partículas de pigmento en la tinta, y los sellos de la bomba se degradan con el tiempo debido a la exposición continua a disolventes agresivos (MEK, etanol, acetona). Los síntomas del desgaste de la bomba incluyen: Presión inconsistente, velocidad del chorro fluctuante, separación deficiente de las gotas y eventual fallo de la bomba.. Consejo profesional: Existen muchos conjuntos de bombas disponibles en forma de kits de reparación que incluyen engranajes, juntas y componentes de diafragma nuevos, lo que resulta considerablemente más económico que reemplazar todo el conjunto de la bomba. Sustituya el conjunto de la bomba cada 4.000–6.000 horas; las juntas cada 2.000–3.000 horas. |
4. Válvulas solenoides (de recuperación y cierre) Los sistemas CIJ se basan en válvulas solenoides para dos funciones críticas: controlar la línea de retorno de recuperación/canaleta (solenoide de recuperación) y gestionar el cierre de tinta durante el arranque, la parada y las condiciones de fallo (solenoide de cierre). Estas válvulas electromagnéticas funcionan miles de veces al día en un entorno de producción de ciclo rápido. Los asientos internos de las válvulas, los resortes y los mecanismos del émbolo están sujetos a desgaste, y las bobinas eléctricas pueden degradarse por el calor. Una válvula solenoide defectuosa puede causar Fugas de tinta, mala recuperación de márgenes, fluctuaciones de presión y secuencias de arranque fallidas.. Reemplazar cada 3000-5000 horas o ante signos de respuesta lenta. |
5. Ensamblaje del diafragma El diafragma Sirve como barrera flexible entre el sistema de tinta y el mecanismo de accionamiento neumático o mecánico. Se flexiona continuamente durante el funcionamiento para mantener la presión de la tinta y facilitar su circulación. Fabricados con materiales elastoméricos (normalmente caucho recubierto de PTFE o compuestos de fluoropolímero), los diafragmas pierden elasticidad gradualmente, desarrollan grietas o presentan pequeñas fugas debido al ataque de los disolventes. Un diafragma comprometido conduce a inestabilidad de la presión, fugas de disolvente en el sistema de tinta (contaminando la tinta) o entrada de aire que interrumpe la formación de gotas.. Reemplazar cada 2000-3000 horas o en cada servicio importante. |
6. Conjunto de electrodo deflector El conjunto deflector Consta de dos placas cargadas situadas a ambos lados del chorro de tinta. Al aplicar una diferencia de potencial, el deflector desvía las gotas cargadas hacia la posición correcta sobre el sustrato. Este conjunto está expuesto a salpicaduras de tinta, vapores de disolvente y contaminantes ambientales que se acumulan formando una película conductora en las superficies de los electrodos. Las placas deflectoras contaminadas causan ángulos de deflexión inconsistentes, impresiones borrosas o desalineadas y posicionamiento errático del códigoSi bien la limpieza regular ayuda, los recubrimientos aislantes de las placas se degradan con el tiempo y, finalmente, requieren ser reemplazados. Reemplazar cada 3.000–5.000 horas |
7. Transductor/sensor de presión El transductor de presión El sistema monitoriza la presión de la tinta en tiempo real y envía los datos a la electrónica de control de la impresora. Una monitorización precisa de la presión es esencial para mantener la velocidad de las gotas y la relación carga-masa correctas. Los transductores de presión en las impresoras CIJ están expuestos a un contacto continuo con el disolvente y a vibraciones mecánicas. Un sensor de presión defectuoso o que se desvía puede provocar que la impresora funcione a una presión incorrecta, lo que conlleva a inestabilidad del inyector, mala calidad de impresión o códigos de error falsos que detienen la producción.. Reemplazar cada 4000-6000 horas o cuando la calibración se desvíe más allá de las especificaciones. |
8. Electrodo de carga y oscilador de cristal El electrodo de carga (también llamado túnel de carga) imparte una carga eléctrica a cada gota a medida que pasa a través de él. oscilador de cristal El cristal piezoeléctrico crea las vibraciones que dividen el flujo continuo de tinta en gotas de tamaño uniforme a la frecuencia correcta. Los electrodos de carga acumulan residuos de tinta con el tiempo, lo que puede distorsionar el campo de carga. El oscilador de cristal es un componente de estado sólido, pero puede cambiar de frecuencia debido a ciclos térmicos, acumulación de contaminación o envejecimiento. Cualquiera de las fallas de los componentes resulta en Puntos faltantes, colocación incorrecta de puntos o falla total del chorro. Electrodo de carga: limpiar regularmente, reemplazar cada 2000-3000 horas; Cristal: reemplazar si la frecuencia varía. |
Referencia rápida: Calendario de reemplazo recomendado
| Pieza de recambio | Intervalo recomendado | Riesgo de fallo si se retrasa |
| Boquilla del cabezal de impresión | 6–12 meses / 3.000–5.000 horas | Mala calidad de impresión, códigos ilegibles |
| Filtro de tinta principal | 1.000–2.000 horas | Restricción del flujo, sobrecarga de la bomba, obstrucción de la boquilla |
| Filtros de reposición/canalones | Cada ciclo de servicio | Circulación de contaminación |
| Conjunto de bomba de engranajes | 4.000–6.000 horas | Pérdida de presión, fallo total de la circulación |
| Juntas de bomba / Diafragma | 2.000–3.000 horas | Fugas, inestabilidad de presión |
| Válvulas solenoides | 3.000–5.000 horas | Fugas de tinta, arranque fallido |
| Conjunto deflector | 3.000–5.000 horas | Impresiones desalineadas, códigos borrosos |
| Transductor de presión | 4.000–6.000 horas | Códigos de error falsos, inestabilidad de presión |
| Electrodo de carga | 2.000–3.000 horas | Puntos faltantes, carga incorrecta |
| Nota: Los intervalos indicados anteriormente son pautas generales basadas en el funcionamiento típico de la impresión CIJ en entornos industriales estándar. Consulte siempre el manual de mantenimiento del fabricante de su impresora (Videojet, Domino, Markem-Imaje, Linx, Hitachi, etc.) para conocer los programas de reemplazo específicos para su modelo, ya que las recomendaciones varían considerablemente entre marcas y formulaciones de tinta. |
Buenas prácticas para la gestión de repuestos
Mantenga un inventario de repuestos críticos.
Nunca espere a que se produzca una avería para pedir piezas. Mantenga un inventario en planta de al menos los siguientes consumibles y piezas de desgaste:
Registra las horas de funcionamiento, no la hora del calendario.
Los programas de reemplazo deben basarse en horario de funcionamiento realNo se trata del tiempo real de funcionamiento. Una impresora CIJ que funciona las 24 horas del día, los 7 días de la semana, en una planta de bebidas de alta velocidad acumula desgaste mucho más rápido que el mismo modelo que funciona 8 horas al día en una planta de envasado de bajo volumen. Utilice el contador de horas integrado de su impresora o registre las horas de inicio y parada para controlar el tiempo real de funcionamiento.
Utilice piezas OEM o de repuesto certificadas.
Si bien las piezas de repuesto del mercado de accesorios pueden ofrecer ahorros de costos, los componentes críticos como boquillas, bombas y conjuntos deflectores deben provenir de Fuentes OEM o proveedores certificados que cumplan con las especificaciones de material y dimensiones del fabricante. Una boquilla de calidad inferior con un diámetro ligeramente mayor al estándar o un filtro con clasificaciones de micras inconsistentes pueden causar problemas crónicos que cuestan mucho más que el ahorro.
Realizar revisiones programadas
La mayoría de los fabricantes de impresoras CIJ recomiendan una Revisión completa de mantenimiento preventivo A intervalos específicos (normalmente una vez al año o cada 4000-6000 horas). Durante una revisión general, un técnico capacitado reemplaza simultáneamente todas las piezas de desgaste, recalibra el sistema, limpia el circuito de tinta y verifica que la calidad de impresión cumpla con los estándares de fábrica. Programar las revisiones generales durante los periodos de inactividad planificados (ventanas de mantenimiento, cambios de turno o reducciones estacionales de la producción) evita averías inesperadas durante los picos de producción.
Reduzca el tiempo de inactividad de CIJ en un 90 % con mantenimiento preventivo. Los estudios demuestran que más del 90 % del tiempo de inactividad de las impresoras CIJ se debe a fallos de piezas que podrían haberse evitado. Al reemplazar estas piezas de repuesto críticas periódicamente, puede reducir drásticamente las paradas no planificadas, prolongar la vida útil de la impresora y mantener una calidad de código uniforme en todas sus líneas de producción. |
Conclusión
Una impresora de inyección de tinta CIJ es tan fiable como los componentes que lleva dentro. Al comprender qué piezas se desgastan más rápido...boquillas, filtros, bombas, válvulas, diafragmas, deflectores, sensores y electrodos de carga—y al implementar un programa de reemplazo disciplinado, podrá anticiparse a las fallas y mantener sus operaciones de codificación funcionando al máximo rendimiento.
El costo de reemplazar una pieza de repuesto de forma preventiva siempre es una fracción del costo de una parada de producción imprevista, la reelaboración de un producto o el incumplimiento normativo debido a códigos ilegibles. Invierta en su inventario de repuestos, controle sus horas de operación y haga del mantenimiento una parte innegociable de su flujo de trabajo de producción.
CIJ | Equipo de análisis de CIJ Dedicada a compartir conocimientos prácticos sobre tecnología de impresoras de inyección de tinta continua, mejores prácticas de mantenimiento y soluciones de codificación industrial para profesionales de la fabricación en todo el mundo. |
